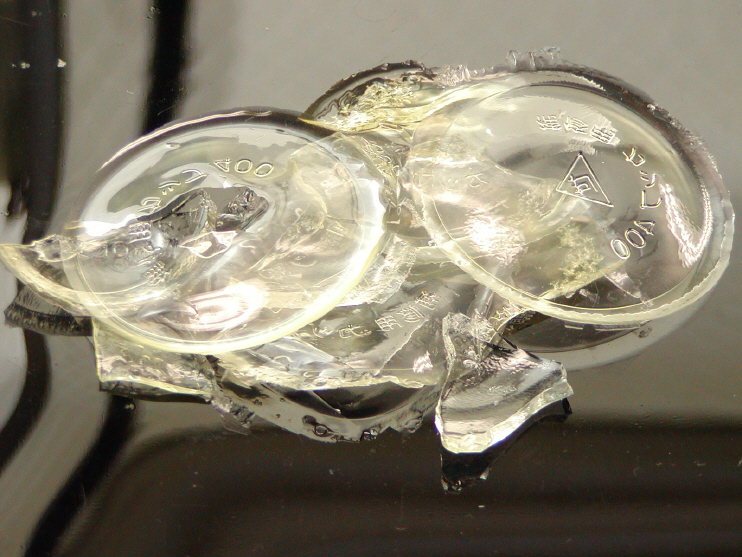

 |
PROPCSHG施工後に余った薬剤を塗料カップに入れ硬化させたものです。（画像をクリックすると拡大画像になります）
確実に皮膜になるのがわかりますね！ |
PCSHGコーティング効果
| コーティング効果 | 試験結果 | |||||||||||||||
| 超耐久性 | ||||||||||||||||
| 耐候性 | 促進耐候性試験 14,000時間にて光沢度75%< | |||||||||||||||
| 耐汚染性 | 塗膜反面をカーボンブラックにて汚染、汚染面と非汚染面の色差を調べる 僞＝0.5 | |||||||||||||||
| 防錆性 | 塩水噴霧試験 ３５℃ＮａＣｌ溶液を350時間噴霧 異常無し | |||||||||||||||
| 耐酸性・耐塩性 |
|
|||||||||||||||
| 耐薬品性 |
|
|||||||||||||||
| 耐摩耗性 | ||||||||||||||||
| 高硬度 | 鉛筆硬度 ９Ｈ＝＜ （硬度4H以上LIGHT) | |||||||||||||||
| 絶縁性 | 体積固有抵抗 ａｔ２５℃、Ω−ｃｍ １０１４＜ | |||||||||||||||
| 遠赤外線放射 | ||||||||||||||||
| 帯電防止 | ||||||||||||||||
| 防黴性 | ||||||||||||||||
| 耐透水性（耐水性・耐吸水性） | 透水性試験 1ｋｇ/ｃｍ2*1時間にて透水量 ０ｇ 3ｋｇ/ｃｍ2*3時間にて透水量 ０ｇ 吸水性試験 3時間後まで透水量 ０ｇ ６時間後まで透水量 ０ｇ ２４時間後まで透水量 ０ｇ 耐水性試験 流水浸潰365日 異常無し |
|||||||||||||||
| 撥水性 | ||||||||||||||||
| 防湿性 | 透湿性試験 ＡＳＴＭ Ｅ ９６−８０（ｇ／ｍ２・２４ｈ）２３℃、ＲＨ６０％、スレート板を１００ 0.2以下 | |||||||||||||||
| 防虫性 | ||||||||||||||||
| 不燃性 | ||||||||||||||||
| 防曇性 | ||||||||||||||||
| 耐熱性 | 7００℃ | |||||||||||||||
| イオンマイグレーション防止 | ||||||||||||||||
| 超薄膜化 | 0.01μｍ〜１μｍ （５μｍ〜１０μｍ吹き付け機施工） | |||||||||||||||
| 耐油性 | マシン油テスト 異常無し | |||||||||||||||
| ガスバリヤー性 | ||||||||||||||||
| 耐中性化性 | 中性化試験 ＣＯ2濃度10% 試験期間1ヶ月 耐中性化良好 | |||||||||||||||
| 溶融金属離型 |
|
PROPCSHG施工後に余った薬剤を塗料カップに入れ硬化させたものです。（画像をクリックすると拡大画像になります）
確実に皮膜になるのがわかりますね！ |
組成構成
主剤・架橋剤・硬化触媒の三者で構成され、含有珪素成分（ＳｉＯ2）が換算で40重量%以上（PROHG)で、必要に応じ顔料や骨材などが配合されます。
主剤
液状で無溶剤のメチル基もしくはフェニル基を有するオルガノポリシロキサン
架橋剤
官能性側鎖（アルコキシ基・アシロキシ基・オキシム基）を有するオルガノシロキサン
硬化触媒
Ｚｎ・Ａｌ・Ｃｏ・Ｓｎ等の金属有機化合物及びＢ3+・ハロゲン
塗膜
無色透明・艶あり
必要に応じ着色が可能
使用用途
| コーティング対象物 | コーティング効果 |
| 鉄 | 耐候性・防錆性・耐酸性・耐摩耗性・絶縁性 |
| アルミニウム | 耐候性・耐酸性・耐摩耗性・絶縁性・遠赤外線放射 |
| ステンレス | 耐候性・高温耐酸性・帯電防止 |
| 塗装面 | 耐候性・耐摩耗性・帯電防止・防黴性 |
| セメント | 防水性・防黴性・耐酸性・耐摩耗性・クラック防止 |
| 木材 | 防水/防湿性・防虫性・硬質化・準不燃 |
| 紙 | 防水/防湿性・防虫性・遠赤外線放射 |
| 繊維 | 防水/防湿性・防虫性・遠赤外線放射 |
| 樹脂 | 耐候性・防曇性・耐摩耗性・着色 |
| 耐火物 | 耐熱性・溶融金属離型・遠赤外線放射 |
〔直前の画面に戻る〕
